       好了,ESD的原理和测试部分就讲到这里了,下面接着讲Process和设计上的factor


       随着摩尔定律的进一步缩小,器件尺寸越来越小,结深越来越浅,GOX越来越薄,所以静电击穿越来越容易,而且在Advance制程里面,Silicide引入也会让静电击穿变得更加尖锐,所以几乎所有的芯片设计都要克服静电击穿问题。





       静电放电保护可以从FAB端的Process解决,也可以从IC设计端的Layout来设计,所以你会看到Prcess有一个ESD的option layer,或者Design rule里面有ESD的设计规则可供客户选择等等。当然有些客户也会自己根据SPICE model的电性通过layout来设计ESD。


       1、制程上的ESD:要么改变PN结,要么改变PN结的负载电阻,而改变PN结只能靠ESD_IMP了,而改变与PN结的负载电阻,就是用non-silicide或者串联电阻的方法了。

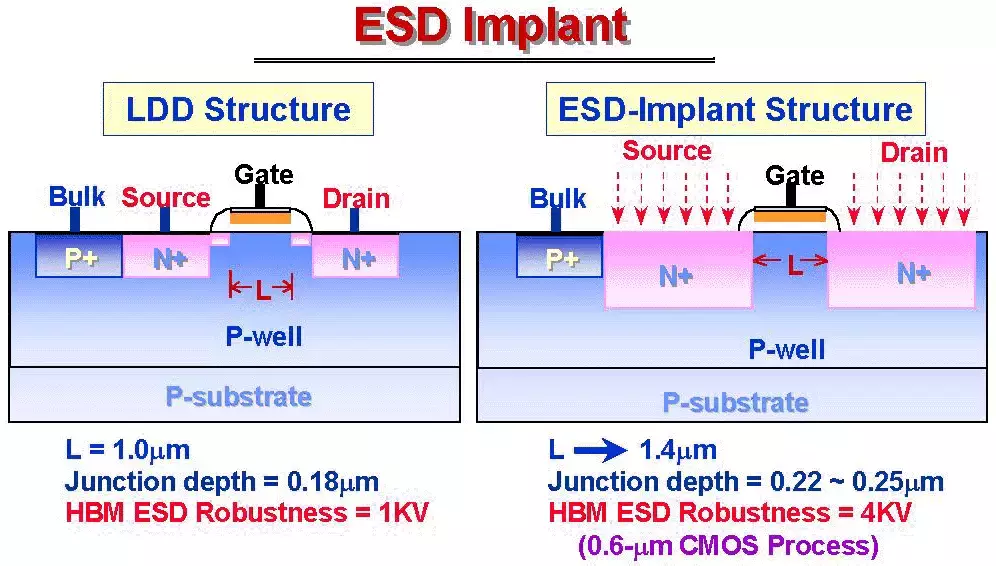

       1) Source/Drain的ESD implant:因为我们的LDD结构在gate poly两边很容易形成两个浅结,而这个浅结的尖角电场比较集中,而且因为是浅结,所以它与Gate比较近,所以受Gate的末端电场影响比较大,所以这样的LDD尖角在耐ESD放电的能力是比较差的(<1kV),所以如果这样的Device用在I/O端口,很容造成ESD损伤。所以根据这个理论,我们需要一个单独的器件没有LDD,但是需要另外一道ESD implant,打一个比较深的N+_S/D,这样就可以让那个尖角变圆而且离表面很远,所以可以明显提高ESD击穿能力(>4kV)。但是这样的话这个额外的MOS的Gate就必须很长防止穿通(punchthrough),而且因为器件不一样了,所以需要单独提取器件的SPICE Model。

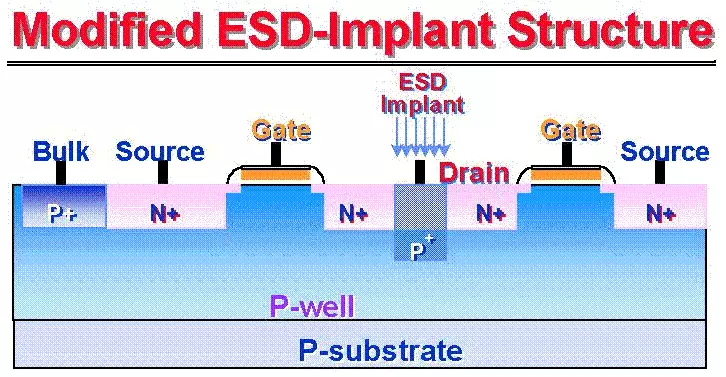

        2) 接触孔(contact)的ESD implant:在LDD器件的N+漏极的孔下面打一个P+的硼,而且深度要超过N+漏极(drain)的深度,这样就可以让原来Drain的击穿电压降低(8V-->6V),所以可以在LDD尖角发生击穿之前先从Drain击穿导走从而保护Drain和Gate的击穿。所以这样的设计能够保持器件尺寸不变,且MOS结构没有改变,故不需要重新提取SPICE model。当然这种智能用于non-silicide制程,否则contact你也打不进去implant。

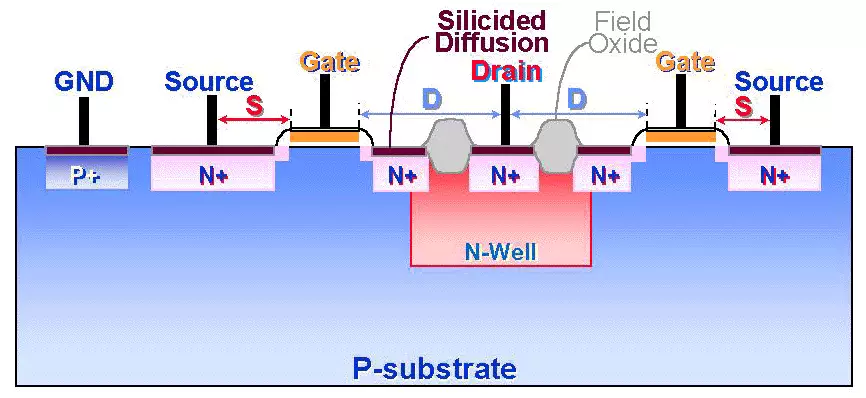

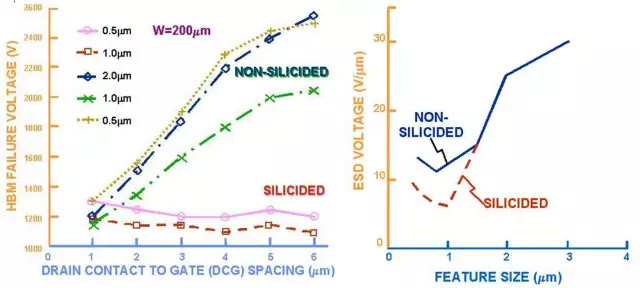

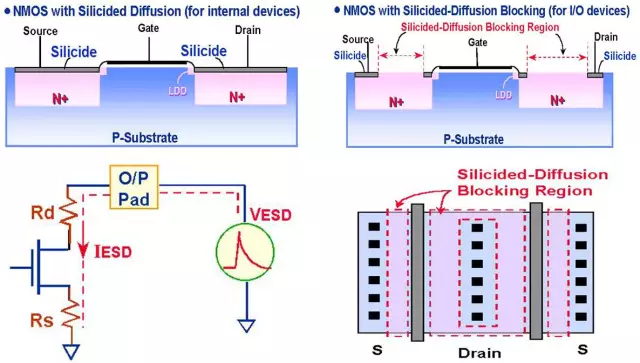

         3) SAB (SAlicide Block):一般我们为了降低MOS的互连电容,我们会使用silicide/SAlicide制程,但是这样器件如果工作在输出端,我们的器件负载电阻变低,外界ESD电压将会全部加载在LDD和Gate结构之间很容易击穿损伤,所以在输出级的MOS的Silicide/Salicide我们通常会用SAB(SAlicide Block)光罩挡住RPO,不要形成silicide,增加一个photo layer成本增加,但是ESD电压可以从1kV提高到4kV。





       4)串联电阻法:这种方法不用增加光罩,应该是最省钱的了,原理有点类似第三种(SAB)增加电阻法,我就故意给他串联一个电阻(比如Rs_NW,或者HiR,等),这样也达到了SAB的方法。





        2、设计上的ESD:这就完全靠设计者的功夫了,有些公司在设计规则就已经提供给客户solution了,客户只要照着画就行了,有些没有的则只能靠客户自己的designer了,很多设计规则都是写着这个只是guideline/reference,不是guarantee的。一般都是把Gate/Source/Bulk短接在一起,把Drain结在I/O端承受ESD的浪涌(surge)电压,NMOS称之为GGNMOS (Gate-Grounded NMOS),PMOS称之为GDPMOS (Gate-to-Drain PMOS)。

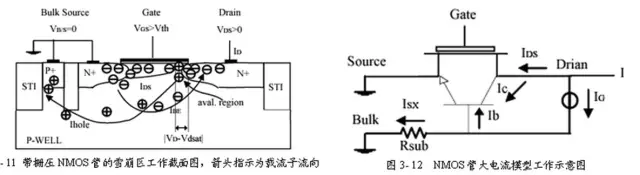

       以NMOS为例,原理都是Gate关闭状态,Source/Bulk的PN结本来是短接0偏的,当I/O端有大电压时,则Drain/Bulk PN结雪崩击穿,瞬间bulk有大电流与衬底电阻形成压差导致Bulk/Source的PN正偏,所以这个MOS的寄生横向NPN管进入放大区(发射结正偏,集电结反偏),所以呈现Snap-Back特性,起到保护作用。PMOS同理推导。





       这个原理看起来简单,但是设计的精髓(know-how)是什么?怎么触发BJT?怎么维持Snap-back?怎么撑到HBM>2KV or 4KV?

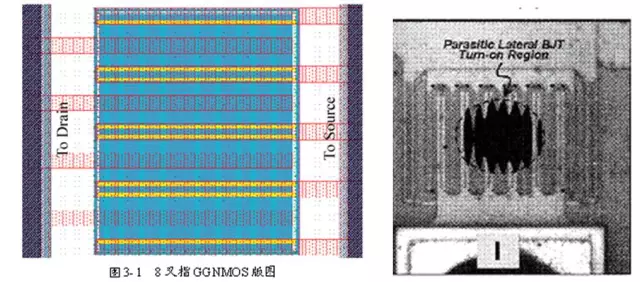

       如何触发?必须有足够大的衬底电流,所以后来发展到了现在普遍采用的多指交叉并联结构(multi-finger)。但是这种结构主要技术问题是基区宽度增加,放大系数减小,所以Snap-back不容易开启。而且随着finger数量增多,会导致每个finger之间的均匀开启变得很困难,这也是ESD设计的瓶颈所在。





         如果要改变这种问题,大概有两种做法(因为triger的是电压,改善电压要么是电阻要么是电流):1、利用SAB(SAlicide-Block)在I/O的Drain上形成一个高阻的non-Silicide区域,使得漏极方块电阻增大,而使得ESD电流分布更均匀,从而提高泄放能力;2、增加一道P-ESD (Inner-Pickup imp,类似上面的接触孔P+ ESD imp),在N+Drain下面打一个P+,降低Drain的雪崩击穿电压,更早有比较多的雪崩击穿电流(详见文献论文: Inner Pickup on ESD of multi-finger NMOS.pdf)。


         对于Snap-back的ESD有两个小小的常识要跟大家分享一下:


        1)NMOS我们通常都能看到比较好的Snap-back特性,但是实际上PMOS很难有snap-back特性,而且PMOS耐ESD的特性普遍比NMOS好,这个道理同HCI效应,主要是因为NMOS击穿时候产生的是电子,迁移率很大,所以Isub很大容易使得Bulk/Source正向导通,但是PMOS就难咯。


        2) Trigger电压/Hold电压: Trigger电压当然就是之前将的snap-back的第一个拐点(Knee-point),寄生BJT的击穿电压,而且要介于BVCEO与BVCBO之间。而Hold电压就是要维持Snap-back持续ON,但是又不能进入栅锁(Latch-up)状态,否则就进入二次击穿(热击穿)而损坏了。还有个概念就是二次击穿电流,就是进入Latch-up之后I^2*R热量骤增导致硅融化了,而这个就是要限流,可以通过控制W/L,或者增加一个限流高阻,最简单最常用的方法是拉大Drain的距离/拉大SAB的距离(ESD rule的普遍做法)。


       3、栅极耦合(Gate-Couple) ESD技术:我们刚刚讲过,Multi-finger的ESD设计的瓶颈是开启的均匀性,假设有10只finger,而在ESD 放电发生时,这10 支finger 并不一定会同时导通(一般是因Breakdown 而导通),常见到只有2-3 支finger会先导通,这是因布局上无法使每finger的相对位置及拉线方向完全相同所致,这2~3 支finger 一导通,ESD电流便集中流向这2~3支的finger,而其它的finger 仍是保持关闭的,所以其ESD 防护能力等效于只有2~3 支finger的防护能力,而非10 支finger 的防护能力。


        这也就是为何组件尺寸已经做得很大,但ESD 防护能力并未如预期般地上升的主要原因,增打面积未能预期带来ESD增强,怎么办?其实很简单,就是要降低Vt1(Trigger电压),我们通过栅极增加电压的方式,让衬底先开启代替击穿而提前导通产生衬底电流,这时候就能够让其他finger也一起开启进入导通状态,让每个finger都来承受ESD电流,真正发挥大面积的ESD作用。


        但是这种GCNMOS的ESD设计有个缺点是沟道开启了产生了电流容易造成栅氧击穿,所以他不见的是一种很好的ESD设计方案,而且有源区越小则栅压的影响越大,而有源区越大则snap-back越难开启,所以很难把握。


        4、还有一种复杂的ESD保护电路: 可控硅晶闸管(SCR: Silicon Controlled Rectifier),它就是我们之前讲过的CMOS寄生的PNPN结构触发产生Snap-Back并且Latch-up,通过ON/OFF实现对电路的保护,大家可以回顾一下,只要把上一篇里面那些抑制LATCH-up的factor想法让其发生就可以了,不过只能适用于Layout,不能适用于Process,否则Latch-up又要fail了。


        最后,ESD的设计学问太深了,我这里只是抛砖引玉给FAB的人科普一下了,基本上ESD的方案有如下几种:电阻分压、二极管、MOS、寄生BJT、SCR(PNPN structure)等几种方法。而且ESD不仅和Design相关,更和FAB的process相关,而且学问太深了,我也不是很懂。
