7寸屏显示终端辐射发射超标分析与整改

1、 整改过程中,如果没有近场探头,产品可拆分测试,是有可能分拆出辐射超标的来源的; 2、 PCB设计很重要,高频信号走线要短,否者走线会变成辐射源的天线。
admin
2018-6-1 08:32
7703 0 原作者: 张春雷来自: EMCMark 收藏 分享 邀请


1.现象描述


对于医疗产品需要达到辐射骚扰实验CLASS B的要求,如图1所示:





2.原因分析


手头没有近场探头等设备,为了确定问题出现位置,把产品分解测试,去掉显示屏和核心板后分别测试结果如下图:





 根据前3张图对比可知,图上的毛刺是核心板产生的,窄带噪声找下规律,此类干扰通常是由周期信号引起的,表1数据分析可得,194.5M138.9M测试不合格,测量下液晶屏驱动时钟为27.8M,而194.5-138.9=27.8*2138.9为液晶时钟的5次谐波,194.57次谐波。辐射源已找到。其他测试点数据也是基波的整数倍,加以验证。


 根据前3张图对比可知宽带噪声121.6M124.2M是不合格的,是底板产生的,底板主要是电源部分,包括背光电源和供电电源。根据图2和图3对比可知,超标的能量一部分是来自背光电源的。


3.整改措施


1)时钟电路分析整改

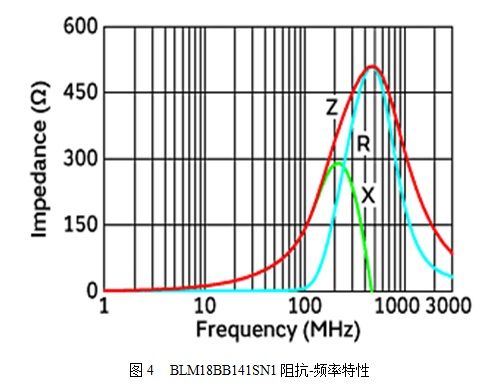

看电路发现时钟信号线较长,形成天线且在信号输出端没有滤波器件,选择在信号输出端串接个磁珠。型号为BLM18BB141SN1,其阻抗频率曲线如下图,从图中可知,该磁珠对液晶屏时钟信号基频27.8的阻抗只有40欧左右,而对5次,7次谐波的阻抗较大,这样就保证信号不失真且有效的减弱的谐波的辐射能量。





2)电源分析整改


 查询电路板可知,背光电源为10V恒流源,且距屏幕轴线较远,输出线达到一定长度,就会辐射超标,重新布板,背光电源靠近液晶屏。

最后整改后结果如下图:





4.经验总结


1、 整改过程中,如果没有近场探头,产品可拆分测试,是有可能分拆出辐射超标的来源的;

2、 PCB设计很重要,高频信号走线要短,否者走线会变成辐射源的天线。
